4096 Pixel Salve DMX LED-Controller H802RA 4 Ports Aluminiumlegiertem Material

H802RA;4 Ports ((4096 Pixel) Salbe LED-Pixel-Controller;unterstützt Art-Net-Protokoll für MADRIX, muss mit Computernetzwerk oder Marster-Controller arbeiten ((H803TV/H803TC)

1Einführung

H802RA ist ein Vier-Ausgangs-Controller, der das Ethernet-Protokoll verwendet und das Art-Net-Protokoll unterstützt.Die Eingabe-Netzwerkoberfläche kann mit dem Mastercontroller oder Computer verbunden werden.

Die Online-Software ist LED Studio und Madrix, die Offline-Software ist LED Build.

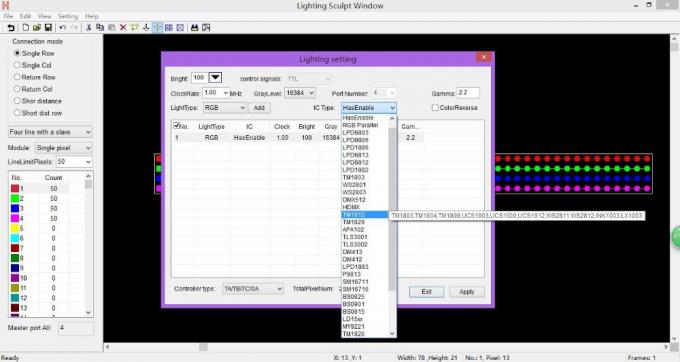

2- Unterstützungs-Treiber-Chips

Die Zulassung der Zulassung ist nur möglich, wenn die Zulassungsbedingungen für die Zulassung gemäß den Bestimmungen der Verordnung (EG) Nr. 715/2009 des Europäischen Parlaments und des Rates (ABl.,Die Anwendungsbereiche sind die folgenden:

Für UCS8904 kontrolliert H802RA maximal 3200 Pixel.

Für andere Chips kontrolliert H802RA maximal 4096 Pixel.

3. Leistung

(1) Vier Anschlüsse, Steuerung maximal 4096 Pixel.

(2) Unterstützung des Art-Net-Protokolls, damit H802RA mit MADRIX arbeiten kann.

(3) Adresse für die TM- und UCS-DMX512-Treiberchips, z. B. TM512, UCS512.

(4) als Repeater oder Verstärker durch LED Studio konfiguriert.

(5) Arbeiten mit Mastercontroller oder Computer.

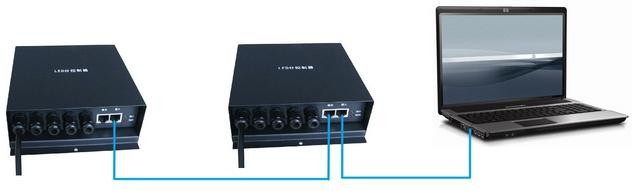

Der Abstand zwischen zwei Steuerungen beträgt bis zu 100 m.

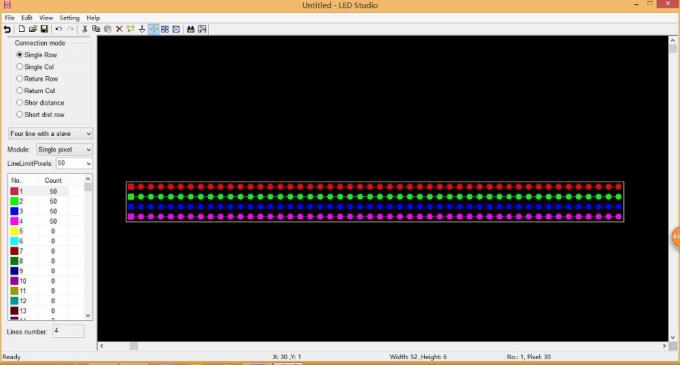

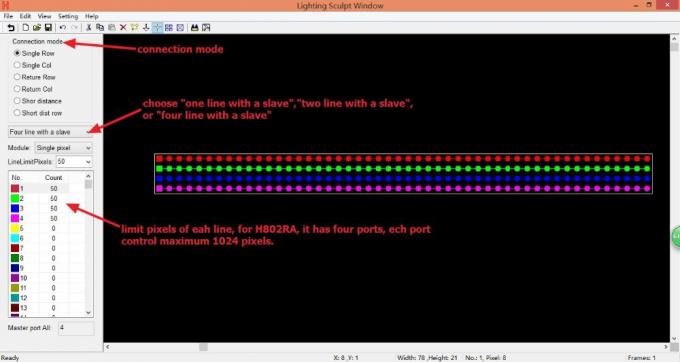

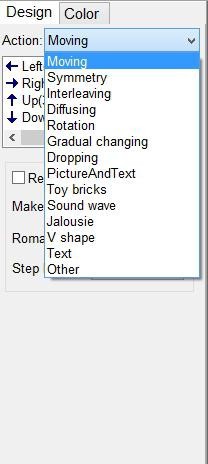

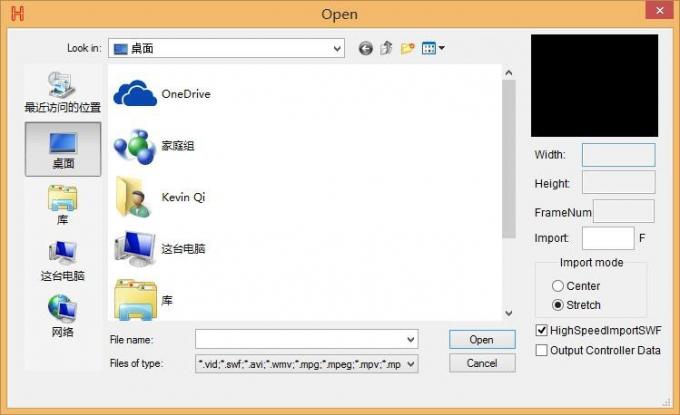

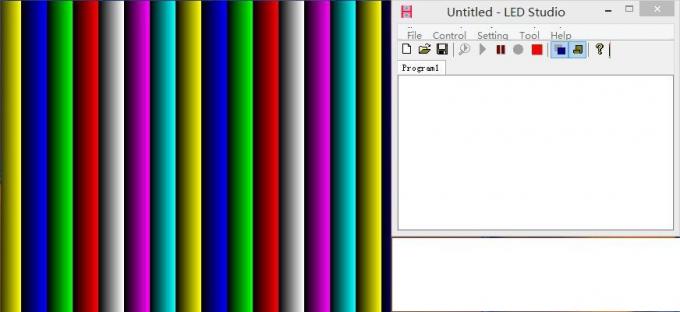

Verbinden Sie sich mit dem Computer, die Software ist LED Studio oder Madrix.

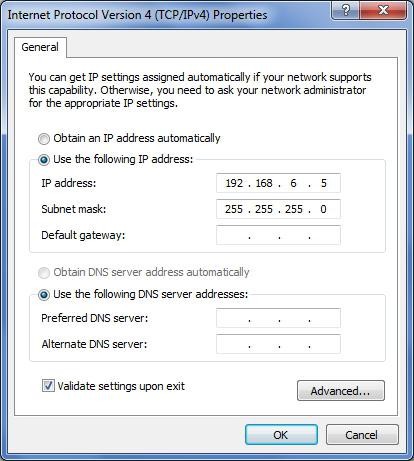

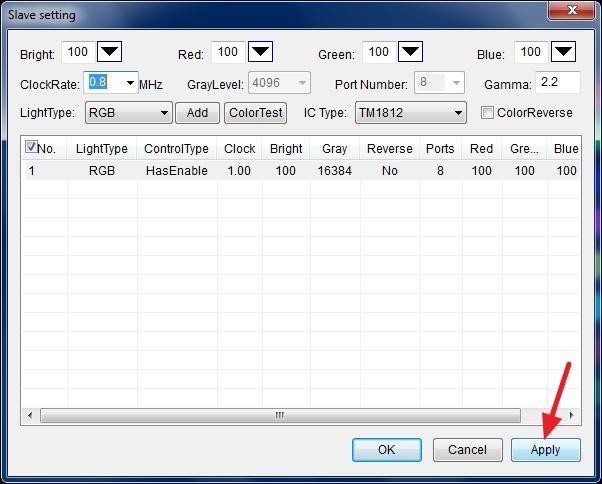

Verteilung einer IP-Adresse für H802RA

Normalerweise müssen Sie MAC und IP nicht einstellen, sie haben die angegebenen Nummern, wenn Sie H802RA mit dem Computer verbinden.

Die Clock

Die Anzahl der Steuerungen wird verwendet, um festzulegen, wie viele Steuerungen bei der Verwendung von Madrix vollständig verbunden sind.

Die Anschrift für die TM- oder UCS-DMX512-Treiberchips wird mit ′′DMX-Code, Anzahl der Kanäle pro Chip′′ verwendet.Sie können maximal 1024 Pixel ansprechen ((1 Pixel beinhaltet 3 oder 4 Kanäle) einmal. Verbindungsmethode: Verbinden Sie GND, D-, D+, PI ((Adressleitung) mit GND, D-, D+, klicken Sie auf den Controller, klicken Sie dann auf OK, nach ein paar Sekunden wechseln die Lichter von weiß zu grün.Die Adresse wird aktualisiert.

Wählen Sie "Verstärker/Repeater" und klicken Sie auf "OK", H802RA wird als Verstärker oder Repeater konfiguriert.

7Madrix-Einrichtung.

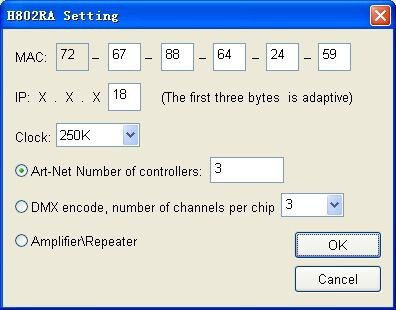

Verbinden Sie den H802RA mit dem Computer, öffnen Sie LED Studio. Klicken Sie auf "Setting" -- "H802RA setting", wählen Sie "Art-Net Number of controllers" und geben Sie eine Zahl ein, zum Beispiel 3, und klicken Sie dann auf "OK".

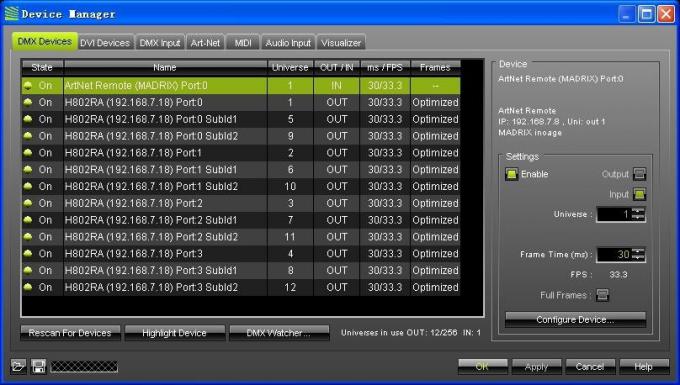

Öffnen Sie Madrix, drücken Sie F4, öffnet sich das Fenster Geräte-Manager, wählen Sie das Etikett Art-Net und aktivieren Sie die Option Art-Net. Wählen Sie die IP-Adresse, die Sie für H802RA verteilt haben,Dann klicken Sie auf Finden Sie Auto um Art-Net Gerät zu finden.

Klicken Sie auf das Etikett "DMX-Geräte", wählen Sie alle Universen von H802RA aus, aktivieren Sie die Option "Aktivieren" auf der rechten Seite und klicken Sie auf "Anwenden", um die DMX-Ausgabe zu aktivieren.

8Definition von Häfen

GND CLK DAT

Für Doppelleitungschips GND, CLK, DAT anschließen

Für einleitende Chips GND, DAT anschließen

Für DMX512 verbindet GND, D-, D+, Adressleitung mit CLK

Für TM1926, TM1913, TM1914, TM1814 schließen Sie GND, D+ an

9.Spezifikationen
